SIMULIA——XFlow

SIMULIA XFlow 是达索系统基于格子玻尔兹曼（LBM）粒子算法打造的新一代高保真 CFD 流体仿真工具，归属 3DEXPERIENCE 平台 SIMULIA 仿真产品线，专门解决传统 CFD 难以处理的瞬态流动、运动机构、多相流、自由液面、流固耦合、润滑冷却等复杂工程问题Dassault Systèmes。
软件摒弃传统人工网格划分流程，依托全自动点阵自适应加密、壁面大涡模拟（WMLES）技术，大幅降低前处理工作量，兼顾计算精度与算力效率，适配汽车、航空、能源、医疗装备、通用机械等全行业流体仿真需求。

传统 CFD 痛点
空间离散：基于 NS 方程，采用有限体积 / 差分法离散，复杂模型需人工分区局部加密网格，耗时极大；
湍流模型：依赖数十种 RANS 模型，选型、参数校准高度依靠工程师经验，人为误差大；
数值算法：擅长定常工况，非定常瞬态计算周期极长；大位移自由液面、气动噪声仿真精度不足；
运动边界：处理旋转、往复大位移部件、流固耦合变形场景极易出现网格畸变、计算发散。
XFlow 格子玻尔兹曼技术优势
1.天然离散点阵，无需人工网格
直接求解玻尔兹曼动力学方程，自带格子离散结构；远场、壁面、尾涡区域自动自适应细化，省去网格划分工作，前处理时间节省 50% 以上。
2.高精度大涡模拟 WMLES
LBM 算法耦合壁面模型大涡模拟，无需大量经验参数，复杂几何、动态运动流场仿真精度显著提升；上亿粒子整车外流仿真内存占用不超过 25G，算力开销可控。
3.拉格朗日瞬态算法，适配复杂动态场景
天然支持非定常流动，完美适配大位移自由液面、涉水、旋转机构、流固耦合；支持无限核并行计算，单粒子计算速度低于 2 微秒。
4.气动噪声精准预测
无需额外降噪简化，直接捕捉湍流压力脉动，高效完成风机、车身、齿轮箱气动噪声仿真。

视频1.mp4

视频2.mp4
软件核心功能能力
（一）完整流体与多物理场求解体系
单相内流 / 外流仿真；
自由液面、多相流模拟；
热传导、热辐射、非牛顿流体热分析；
真实旋转 / 往复运动零部件瞬态仿真；
流固耦合 FSI（可与 Abaqus 联合仿真）；
污染物扩散、气动噪声、润滑搅油损耗定量计算。

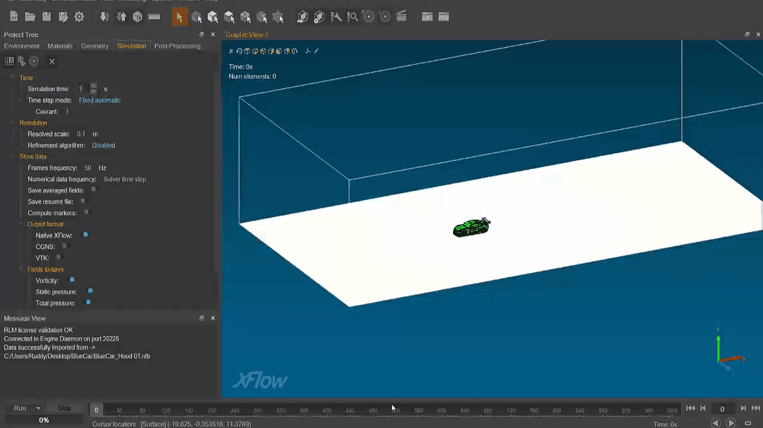

（二）一体化操作界面
统一可视化操作环境，前处理、求解计算、后处理集成在同一界面，无需跨软件切换；图形交互简洁直观，大幅降低仿真学习门槛。
（三）全自动自适应网格（点阵）技术
自动体点阵生成，导入 CAD 几何即可一键生成计算域；
动态自适应细化：壁面、涡流、尾迹区域实时加密，运动部件跟随边界自动调整点阵精度；
PBA 类边界近似，完美还原曲面、复杂装配结构几何细节。
（四）高性能 HPC 并行计算支撑
系统兼容：Windows、Linux 双操作系统；
许可模式：浮动 RLM/DSLS 许可，支持本地串行、远程串行、本地分布式、远程分布式四类计算任务；
调度器适配：兼容 LSF、SLURM、PBS-Torque 及自定义调度脚本；
MPI 并行：支持 Intel MPI、Open MPI、MPICH2；GPU 硬件加速；
自动化批处理：Batch/Bash 脚本批量提交任务，脚本自动化后处理出图。
（五）标准仿真工作流（轻量化落地）
前处理建模：约 15 分钟（无网格划分，仅几何导入、工况设置）；
HPC 并行求解：常规工况 12 小时内完成；
后处理结果分析：约 1 小时，自动输出云图、转矩、温升、压力曲线等量化报告。

视频3.mp4

视频4.mp4
典型工程仿真案例（验证对标实验）
变速箱润滑多相流仿真
模拟齿轮高速旋转搅油、润滑分布，输出不同转速下齿轮转矩曲线，仿真数据与物理实验高度吻合，精准预测搅油损耗、油液浸润面积。

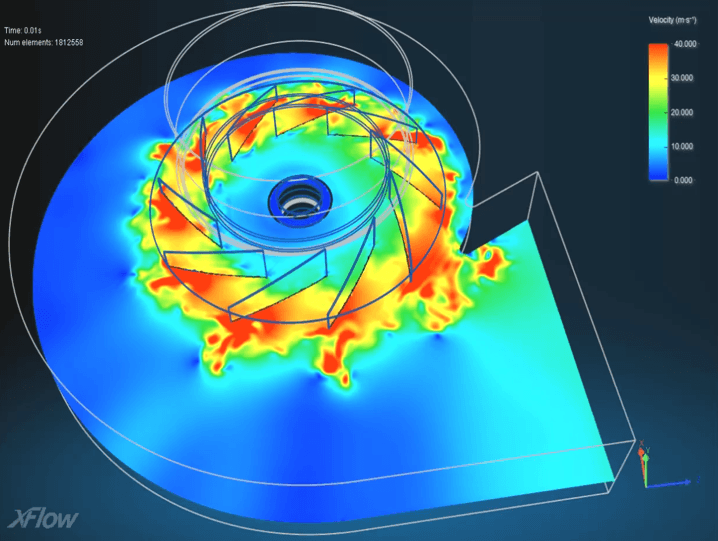

旋转风机冷却热仿真
完整复现叶轮真实旋转运动 + 对流换热，温升、压力升计算与实验误差仅 0.9%，用于散热结构优化。

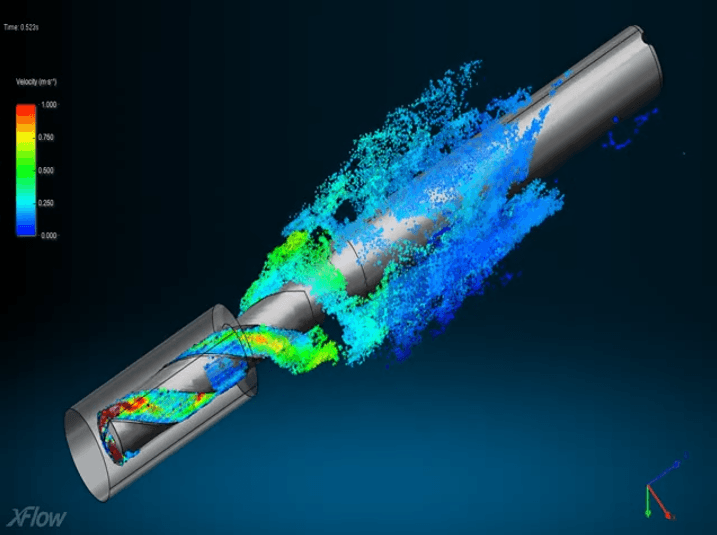

钻头内部润滑仿真
运动几何 + 自由液面耦合，模拟钻井液流动、冷却润滑效果。
溃坝流固耦合仿真
水流冲击可变形障碍物，XFlow 与 Abaqus 联合 FSI 仿真，精准捕捉流体冲击带来的结构形变。

视频5.mp4

视频6.mp4
全行业应用领域

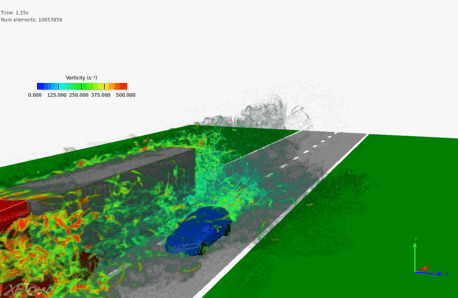

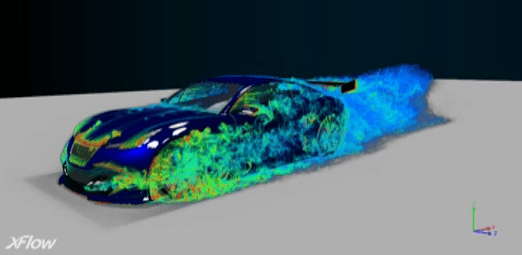

汽车行业：整车外流气动、车身风噪、变速箱润滑、电机冷却、涉水仿真、电池热管理；
航空航天：飞行器外流、气动噪声、起落架流动、舱内通风；

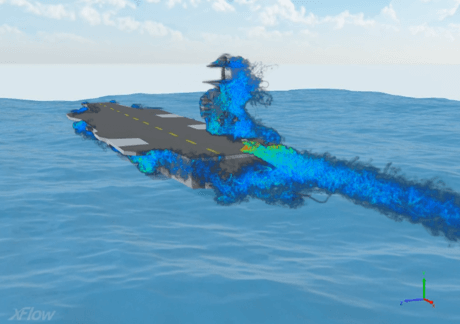

船舶海洋：船体兴波、螺旋桨多相流、海水冲击；
能源电力：风机、变压器、高压设备冷却、光伏气流优化；
土木建筑：建筑风环境、室内通风、防洪溃坝模拟；
通用工业设备：齿轮箱、泵阀、钻头、注塑 / 焊接设备流体仿真；
生命科学 / 医疗装备：医用流体器械、人体流体换热、可穿戴设备气流场；
自然资源：流体输送、开采设备内部流动仿真。
